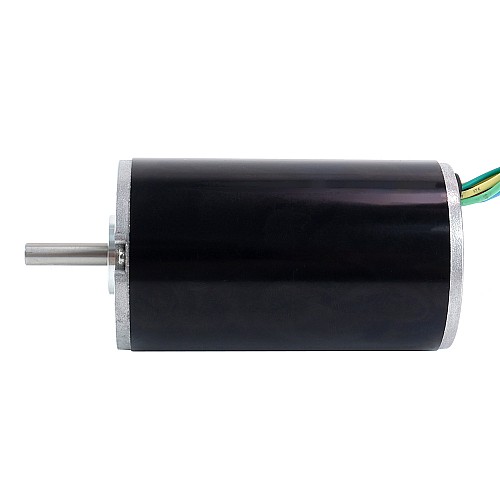

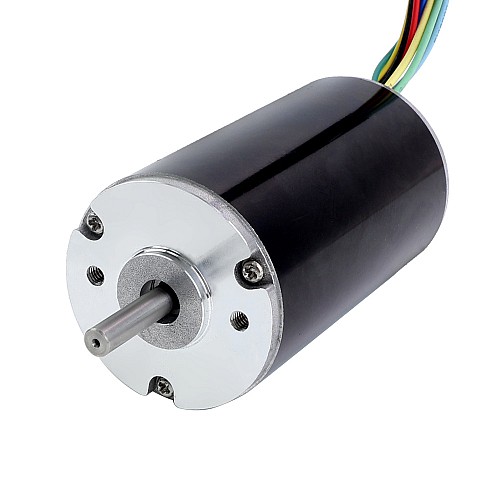

24V 3000RPM 0,16Nm 50W 3,30A Φ42x73mm Bürstenloser DC-Motor
$32,02
5 + $30,19
10 + $28,56
50 + $27,09
100 + $25,77
- Auf Lager: 10000
- Modell: 42BYA73-24-01
- Bruttogewicht: 0.52kg
- Zertifikat: ISO, CE
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dies ist ein bürstenloser 24-V-Gleichstrommotor mit 3 Phasen und 4 Polen. Es bietet eine Nenndrehzahl von 3000 U/min und ein Drehmoment von 0,16Nm(22,66oz.in).
Bei den bürstenlosen Motoren der Serie 42BYA handelt es sich um Hochleistungsmotoren mit rundem Gehäuse und größerem Drehmoment, die für Textilmaschinen, Robotik, Motorräder und andere Industrieanwendungen geeignet sind.
Elektrische Spezifikation
- Hersteller-Teilenummer: 42BYA73-24-01
- Phase: 3
- Pole: 4
- Nennspannung: 24V
- Nenndrehmoment: 0,16Nm(22,66oz.in)
- Nennleistung: 50W
- Nenngeschwindigkeit: 3000±10%U/min
- Nennstrom: 3,30A
- Leerlaufgeschwindigkeit: 4300±10%U/min
- Widerstand/Phase: 1,67±10%Ohm
- Induktivität/Phase: 1,24±20%mH
- GEGEN-EMF: 3,87±5%V/Krpm
- Isolationsklasse: B 130°C[266°F]
Physische Spezifikation
- Rahmengröße: Φ42mm
- Körperlänge: 73mm
- Wellendurchmesser: Φ5mm
- Schaftlänge: 20mm
- Schafttyp: Rund
- Anzahl der Leads: 8
- Leitungslänge: 500mm
- Sensor: Hall-Sensor
- Gewicht: 0,42kg
Verbindung
U |
V |
W |
+5V |
GND |
A |
B |
C |
Gelb |
Grün |
Blau |
Rot |
Schwarz |
Gelb |
Grün |
Blau |
Elektrische Spezifikation | |
Anzahl der Phasen | 3 |
Nennstrom(A) | 3.30 |
Produktart | BLDC-Motor |
Nennleistung(W) | 50 |
Nenngeschwindigkeit(rpm) | 3000 |
Nenndrehmoment(Nm) | 0.16 |
Nennspannung(V) | 24 |
Physikalische Spezifikation | |
IP-Bewertung | 20 |
Mit Getriebe | Nein |
Rahmengröße(mm) | Nema 17 (Φ42) |
Körperlänge(mm) | 73 |
Abtriebswellentyp | O |
Schaftdurchmesser(mm) | 5 |
Schaftlänge(mm) | 20 |
Feile | Größe | |
---|---|---|
42BYA73-24-01 Full Datasheet | 119.37KB | Download |
